تصور کنید در یک اتوبان شلوغ با سرعت ۸۰ کیلومتر در ساعت در حال حرکت هستید؛ ناگهان خودروی جلویی ترمز شدیدی میزند. پای خود را روی پدال ترمز فشار میدهید، اما پدال زیر پای شما خالی میشود، صدای عجیبی به گوش میرسد و چراغ زرد رنگ ABS روی صفحه کیلومتر روشن میشود. این سناریو، کابوس مشترک بسیاری از مالکان خودروهای سایپا است. در بازار لوازم یدکی ایران، سیستم ترمز ضد قفل یا همان بلوک ABS برند BXS به عنوان یکی از گزینههای نو، باکیفیت و پرطرفدار برای حل این مشکل شناخته میشود. با این حال، بزرگترین اشتباهی که خریداران مرتکب میشوند، عدم آگاهی از سازگاری این قطعه با خودرویشان است. در این راهنمای جامع و تخصصی، به بررسی دقیق تفاوت ABS BXS پراید و تیبا و خانواده پلتفرم X200 (ساینا و کوییک) میپردازیم تا بدون اتلاف وقت و هزینه اضافی، دقیقاً قطعه مناسب خودروی خود را انتخاب کنید.
سیستم ABS BXS چیست و چرا برای خودروهای سایپا حیاتی است؟
سیستم ترمز ضد قفل (ABS) یکی از حیاتیترین سیستمهای ایمنی در خودروهای مدرن است که مانع از قفل شدن چرخها در هنگام ترمزگیریهای شدید میشود و به راننده اجازه میدهد تا پایداری و جهت حرکت خودرو را کنترل کند. در خودروهای تولیدی شرکت سایپا (مانند پراید، پراید وانت ۱۵۱، تیبا، ساینا و کوییک)، به دلیل کیفیت متغیر قطعات کارخانهای یا مستهلک شدن آنها پس از چند سال کارکرد، خرابی این بخش بسیار شایع است.
برند BXS یکی از نامهای تجاری معتبر و نو در بازار لوازم یدکی و برق خودروی ایران است که به عنوان قطعه جایگزین و آکبند عرضه میشود. این برند به دلیل عملکرد پایدار، سازگاری مناسب با سیستمهای برق داخلی و قیمت رقابتی نسبت به نمونههای فرانسوی یا کرهای تحت لیسانس، به سرعت جایگاه خود را پیدا کرده است.
ساختار سیستم ترمز ABS BXS
برای درک بهتر تفاوتها، ابتدا باید بدانید که وقتی از سیستم ABS صحبت میکنیم، با سه بخش اصلی سر و کار داریم:
- بلوک هیدرولیکی (Hydraulic Unit): بخش فلزی حاوی سوپاپها و مسیرهای عبور روغن ترمز که وظیفه قطع و وصل کردن فشار روغن چرخها را بر عهده دارد.
- یونیت الکترونیکی (ECU): بخش پلاستیکی مشکیرنگی که مغز متفکر سیستم است. این بخش دادههای سرعت چرخها را از سنسورها دریافت و دستورات لازم را به بلوک هیدرولیکی صادر میکند.
- پمپ و موتور الکتریکی: نیروی محرکه لازم برای به گردش درآوردن و برگشت روغن ترمز را تامین میکند.
هنگامی که صحبت از بلوک کامل ABS BXS میشود، یعنی هر سه این قطعات به صورت یک مجموعه یکپارچه، کوپله و کالیبره شده کارخانهای به شما تحویل داده میشوند. خرابی هر یک از این بخشها میتواند کل سیستم ایمنی ترمز شما را مختل کرده و چراغ اخطار ترمز را روشن نگه دارد.
تفاوت ABS BXS پراید با ABS BXS تیبا و ساینا (پلتفرم X200)
بسیاری از افراد تصور میکنند چون پراید، تیبا و ساینا همگی از یک خانواده و متعلق به شرکت سایپا هستند، قطعات فنی ترمز آنها نیز قابل جابهجایی است. این یک باور غلط و بسیار خطرناک است. در این بخش، تفاوتهای اساسی این دو قطعه را از سه منظر کلیدی بررسی میکنیم.
۱. تفاوت در نوع پلتفرم، سیمکشی و شبکه ارتباطی (Multiplex)
بزرگترین مرز جداکننده این دو سیستم، ساختار الکترونیکی و سیمکشی خودروهاست.
- خانواده پراید (و پراید وانت ۱۵۱): سیمکشی سیستم ترمز در پرایدهای مدل ۹۸ به بالا و مدلهای قدیمیتر، سادهتر است. یونیت ABS در پراید معمولاً به صورت مستقیم با سنسورها و چراغهای پشت آمپر ارتباط برقرار میکند و سیستم شبکه پیچیدهای ندارد. تعداد پینها و آرایش کانکتور متصل به یونیت ABS در مدل BXS مخصوص پراید به گونهای طراحی شده که دقیقاً با سوکت فابریک درخت سیمکشی پراید همخوانی داشته باشد.
- پلتفرم X200 (تیبا، ساینا و کوییک): این خودروها مجهز به سیستم شبکه (مانند کروز، سازهپویش یا مالتیپلکسهای یکپارچه) هستند. یونیت الکترونیکی ABS BXS مدل X200 باید بتواند از طریق پروتکلهای شبکه خودرو با ECU موتور و پشت آمپر تبادل اطلاعات کند. سوکت این یونیت از نظر تعداد پینهای فعال و نقشه سیمکشی کاملاً با مدل پرایدی متفاوت است. به همین دلیل، در صورت نصب اشتباه، سیستم برق خودرو دچار اتصال کوتاه شده یا اصلاً توسط دیاگ شناسایی نخواهد شد.
مطالعه بیشتر:تفاوت یونیت ای بی اس پژو ۲۰۶ تیپ ۲ و ۵
۲. تفاوت در کالیبراسیون نرمافزاری و سیستم توزیع الکترونیکی نیروی ترمز (EBD)
یکی از وظایف فرعی اما بسیار مهم یونیت ABS، مدیریت توزیع هوشمند نیروی ترمز بین چرخهای جلو و عقب (EBD) بر اساس وزن و تعادل خودرو است.
- پراید: وزن بسیار سبکتری در بخش عقب دارد (به ویژه در مدلهای سواری معمولی). نرمافزار داخلی یونیت BXS پراید به گونهای کالیبره شده است که فشار هیدرولیکی کمتری به چرخهای عقب وارد کند تا خودرو در ترمزهای شدید دچار انحرافِ زاویه نشود.
- تیبا، ساینا و کوییک: وزن اتاق و توزیع جرم در پلتفرم X200 کاملاً متفاوت است. پمپ ای بی اس BXS ساینا و تیبا به دلیل داشتن وزن بیشتر در محورهای مختلف و سیستم تعلیق متفاوت، فشار متفاوتی را به کالیپرها پمپ میکند. اگر یونیت پراید روی ساینا نصب شود، سیستم EBD دچار خطا شده و در شرایط اضطراری چرخهای عقب خودرو زودتر قفل میکنند که این موضوع میتواند منجر به چپ کردن یا چرخش ناگهانی خودرو شود.
۳. تفاوتهای فیزیکی، ابعاد بدنه و پایههای نگهدارنده
حتی اگر سیمکشی دو قطعه را نادیده بگیریم، نصب فیزیکی آنها نیز با مشکل مواجه خواهد شد:
- ابعاد و فضای موتور: محفظه موتور پراید فضای متفاوتی نسبت به تیبا و ساینا دارد. لولههای فلزی انتقال روغن ترمز در پراید با زوایای خاصی به بلوک ABS متصل میشوند.
- پایههای نگهدارنده (Bracket): براکت یا پایه فلزی که بلوک ABS روی آن سوار و به بدنه خودرو پیچ میشود، در خانواده X200 پهنتر و مستحکمتر طراحی شده است. بلوک کامل BXS مدل X200 به هیچ وجه روی پایه فابریک پراید بدون جوشکاری یا تغییرات غیر استاندارد قرار نمیگیرد.
جدول مقایسه مشخصات فنی بلوک کامل ABS BXS پراید و خانواده X200
برای درک سریعتر و دقیقتر تفاوتها، مشخصات فنی این دو مدل را در جدول زیر مقایسه کردهایم:
مشخصه فنی و کاربردیبلوک ABS BXS پراید (و پراید وانت ۱۵۱)بلوک ABS BXS تیبا، ساینا و کوییکنام تجاری قطعهBXS 100 / Pride ABSBXS X200 ABSسازگاری با پلتفرمخانواده پراید (صبا، ۱۳۱، ۱۳۲، ۱۱۱، ۱۵۱)پلتفرم X200 (تیبا ۱ و ۲، ساینا دندهای/اتوماتیک، کوییک)نوع شبکه ارتباطیآنالوگ / مستقیم به سنسور و آمپرشبکه CAN / Multiplex (کروز، سازهپویش)کالیبراسیون ترمز عقب (EBD)بهینه شده برای کلاس وزنی زیر ۹۰۰ کیلوگرمبهینه شده برای کلاس وزنی بالای ۱۰۵۰ کیلوگرمتعداد خروجیهای روغن۴ خروجی مجزا۴ خروجی مجزا با دبی و فشار متفاوتقابلیت جابهجایی قطعهبه هیچ وجه امکانپذیر نیستبین خودروهای خانواده X200 کاملاً مشترک است
راهنمای خرید؛ چطور بلوک کامل ABS BXS را از یونیت خالی تشخیص دهیم؟
یکی از ترفندهای ناخوشایند برخی فروشندگان در بازار لوازم یدکی، سوءاستفاده از عدم آگاهی خریداران است. آنها قطعهای را با عنوان «BXS» و با قیمتی بسیار پایینتر آگهی میکنند، اما پس از تحویل کالا متوجه میشوید که بستهی دریافتی تنها شامل یونیت خالی الکترونیکی است، نه بلوک کامل ABS.
برای اینکه سرتان کلاه نرود، موقع خرید به نکات زیر دقت کنید:
- بررسی قطعات ظاهری:
- یونیت خالی: فقط یک قاب پلاستیکی مشکیرنگ مجهز به برد الکترونیکی و یک سوکت بزرگ است. قیمت این قطعه معمولاً بسیار ارزانتر است.

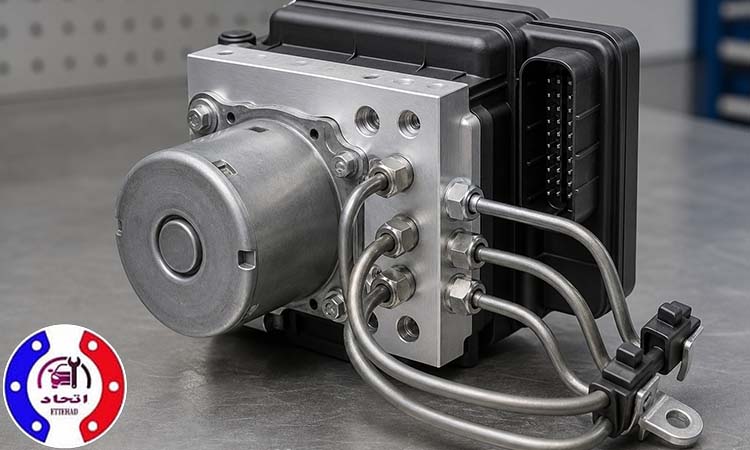

- بلوک کامل: علاوه بر بخش پلاستیکی مشکی، دارای یک بلوک فلزی آلومینیومی بزرگ (محل اتصال لولههای روغن ترمز) و یک موتور استوانهای کوچک فلزی (پمپ ترمز) است که به آن متصل شده است.
- وزن قطعه: بلوک کامل به دلیل وجود موتور الکتریکی و بلوک فلزی آلومینیومی، وزن قابل توجهی دارد (حدود ۲ تا ۳ کیلوگرم)؛ در حالی که یونیت خالی بسیار سبک و زیر ۵۰۰ گرم است.
- نیاز به انتقال قطعات قدیمی: اگر فقط یونیت خالی بخرید، تعمیرکار مجبور است بخش هیدرولیکی قدیمی ماشین شما را باز کرده و برد جدید را روی آن سوار کند. این کار ریسک نشتی روغن و خرابی آببندی را به شدت افزایش میدهد. خرید ای بی اس کامل bxs به شما این اطمینان را میدهد که کل سیستم ترمز از پمپ تا مغز الکترونیکی نو شده است.
قیمت بلوک ABS BXS؛ عوامل تاثیرگذار روی قیمت نهایی
قیمت این قطعه حیاتی در بازار لوازم یدکی نوسان زیادی دارد. در زمان نگارش این راهنما، قیمت بلوک کامل ABS BXS برای خودروهای سایپا بین ۱۷,۵۰۰,۰۰۰ تا ۲۱,۰۰۰,۰۰۰ تومان متغیر است. عواملی که روی این قیمت تاثیر میگذارند عبارتند از:
- مدل خودرو: معمولاً به دلیل تقاضای بالاتر و سیستم شبکه پیچیدهتر، مدل مخصوص پلتفرم X200 (تیبا و ساینا) نوسان قیمتی متفاوتی با مدل پراید دارد.
- کامل یا نیمه بودن قطعه: همانطور که گفته شد، برخی فروشگاهها قیمت یونیت خالی را درج میکنند تا مشتری جذب شود. حتماً مطمئن شوید قیمت اعلامی مربوط به بلوک کامل (پمپ + یونیت + بلوک هیدرولیک) است.
- اصالت برند و ضمانت: خرید از فروشگاههای معتبری که اصالت برند BXS را تضمین میکنند و مهلت تست یا گارانتی تعویض ارائه میدهند، ممکن است کمی گرانتر باشد اما ارزش این هزینه امنیتی را دارد.
بررسی نشانهها و علائم خرابی بلوک ABS BXS
قبل از اینکه برای تعویض قطعه اقدام کنید، باید مطمئن شوید خرابی از بلوک ترمز است. شایعترین علائم خرابی سیستم ترمز ABS در خودروهای سایپا شامل موارد زیر است:
- روشن شدن دائم چراغ زرد ABS: اولین و واضحترین نشانه است. در این حالت سیستم ضد قفل ترمز غیرفعال شده و ترمز خودرو مانند یک خودروی معمولی بدون ABS عمل میکند.
- خالی کردن پدال ترمز (پایین رفتن پدال): اگر هنگام فشردن پدال ترمز احساس میکنید پدال تا انتها پایین میرود و چسبندگی لازم را ندارد (اصطلاحاً ترمز چوب شده یا خالی میکند)، احتمال نشتی روغن از بلوک هیدرولیکی یا خرابی سوپاپهای داخلی بلوک ABS وجود دارد.
- قفل شدن ناگهانی یکی از چرخها هنگام ترمز معمولی: اگر در یک ترمزگیری ساده یکی از چرخها قفل کرده و خودرو به یک سمت کشیده میشود، سوپاپ هیدرولیکی مربوط به آن چرخ در بلوک ABS دچار گرفتگی یا خرابی شده است.
- عدم برقراری ارتباط دیاگ با یونیت ترمز: اگر دستگاه دیاگ کارشناس برق نتواند به کامپیوتر ABS متصل شود، نشاندهنده سوختن برد الکترونیکی یا قطع شدن تغذیه الکتریکی یونیت BXS است.
جمعبندی و نتیجهگیری
سیستم ترمز، مرز بین مرگ و زندگی در رانندگی است. در انتخاب قطعات این بخش نباید هیچگونه سهلانگاری انجام شود. با بررسی مشخصات فنی دریافتیم که تفاوت ABS BXS پراید و تیبا صرفاً به ابعاد ظاهری محدود نمیشود؛ بلکه تفاوت در سیستم سیمکشی شبکه مالتیپلکس، نحوه کالیبراسیون توزیع نیروی ترمز (EBD) و ساختار فیزیکی پایهها، انتقال و نصب متقابل این دو قطعه را غیرممکن و خطرناک میسازد. بنابراین، اگر مالک پراید یا پراید وانت ۱۵۱ هستید، باید مدل BXS 100 را تهیه کنید و در صورتی که خودروی شما تیبا، ساینا یا کوییک است، نسخه هماهنگ با پلتفرم X200 تنها گزینه ایمن و استاندارد برای شماست.
آیا چراغ ترمز خودروی شما روشن شده و به خرابی سیستم ترمز خود شک دارید؟ یا قصد خرید ایمن این قطعه را دارید؟ برای استعلام قیمت روز و مطمئن قطعات و خرید بلوک کامل ABS BXS اصلی همراه با ضمانت سلامت و مهلت تست فنی، همین حالا با کارشناسان فنی ما تماس بگیرید یا سوالات خود را در بخش نظرات بگذارید تا در سریعترین زمان راهنماییتان کنیم.
پرسشهای پرتکرار درباره ی تفاوت ABS BXS پراید و تیبا
۱. آیا میتوان پمپ ای بی اس BXS ساینا را روی پراید نصب کرد؟
خیر. به دلیل تفاوت کامل در سیستم نرمافزاری توزیع نیروی ترمز (EBD)، سوکتهای ارتباطی سیمکشی و ابعاد فیزیکی براکت نگهدارنده، به هیچ عنوان امکان نصب قطعه ساینا روی پراید وجود ندارد.
۲. چرا قیمت برخی از بلوکهای ABS BXS در بازار بسیار ارزانتر است؟
بسیاری از آگهیهای ارزانقیمت مربوط به «یونیت خالی» (برد الکترونیکی پلاستیکی بدون پمپ هیدرولیک فلزی) هستند. برای کارکرد کامل ترمز، شما نیاز به خرید «بلوک کامل» دارید که قیمت بالاتری دارد.
۳. آیا بلوک کامل ABS BXS کوییک با ساینا و تیبا یکی است؟
بله. از آنجایی که هر سه خودرو از پلتفرم مشترک X200 سایپا بهره میبرند، بلوک کامل ABS BXS مدل X200 روی هر سه خودروی تیبا، ساینا و کوییک به صورت کاملاً مشترک و بدون نیاز به تغییر سیمکشی نصب میشود.
۴. بعد از تعویض بلوک ABS چراغ آن همچنان روشن است، علت چیست؟
پس از تعویض قطعه، ابتدا باید کدهای خطای قدیمی توسط دستگاه دیاگ پاک شوند. اگر چراغ همچنان روشن ماند، سوکتها، سنسورهای سرعت چرخها یا سیمکشی ورودی به یونیت باید توسط متخصص برق خودرو بررسی شوند.
۵. آیا برای خرید ABS BXS نیاز به ارائه مدل دقیق و سال تولید خودرو هست؟
بله. توصیه میشود هنگام خرید قطعه، سال تولید خودرو و مجهز بودن یا نبودن آن به سیستم شبکه مالتیپلکس را به فروشنده اعلام کنید تا مدل دقیق سوکت و کالیبراسیون متناسب با خودروی شما ارسال شود.
